1. prestazione eccellente
FM ha approvato, forza ad alta resistenza, l'alto allungamento, può adattarsi alla deformazione bassa, del livello eccellente e la prestazione di bassa temperatura, può essere adatta ad uso in ambientale differente.
2. Forte resistenza invecchiante
Tempo di impiego lungo, buona prestazione antinvecchiamento.
3. Saldabilità eccellente
Con saldabilità eccellente e qualità di saldatura può essere garantito.
4. Alta plasticità
La buona resistenza di puntura, la forte resistenza di penetrazione della radice, può applicarsi a piantare il tetto. Per la sua buona plasticità, è conveniente fare il trattamento dei dettagli intorno al bordo ed alle aree d'angolo.
5. Sicuro & adatto a ambientale
La costruzione è semplice, veloce e rispettosa dell'ambiente senza inquinamento.
Campo di applicazione del ※
È applicabile esporre e tetti non esposti delle strutture d'acciaio e delle strutture in cemento armato.
Si applica per impermeabilizzare l'ingegneria del seminterrato e sottopassaggio, tunnel, dighe, munenti le dighe, ecc. di coda.

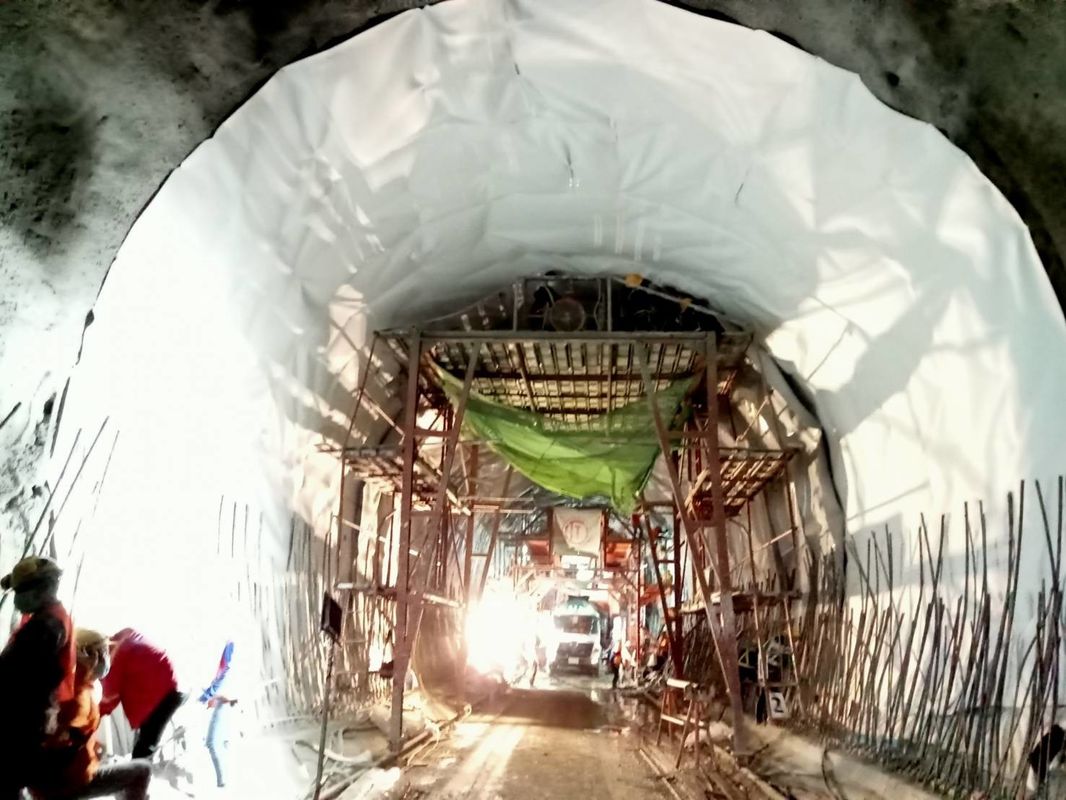

Struttura d'impermeabilizzazione del ※ per il tunnel con la membrana del tunnel del PVC di Bondsure™
Relazione di metodo del ※
※ 1. generale
Il sistema d'impermeabilizzazione del tunnel di tecnologia di Joaboa consiste di uno strato flessibile omogeneo di PVC-H applicato dai dischi sullo strato di regolarizzazione del polipropilene e protettivo (dove richiesto) dallo strato della protezione di PVC-H. Il sistema d'impermeabilizzazione sarà diviso da waterstop disposto lungo il giunto della costruzione e saldato, dividere il tunnel nella sezione a tenuta d'acqua capace di limitare l'affluenza dell'acqua che viene dai danni possibili si è presentata durante le fasi della costruzione.
È stato utilizzato in alcuni progetti d'oltremare del tunnel di governo, come, in Tailandia, nel Perù, ecc.
Progetto impermeabile del tunnel del PVC di Kabao-Thanon Chira Junction 2.00mm della mappa della Tailandia
Progetto del tunnel ferroviario di Machu Picchu (nel Perù)
Il seguente documento descrive la procedura di installazione per il sistema d'impermeabilizzazione del tunnel di tecnologia di Joaboa.
processo di installazione del ※ 2.
Il sistema d'impermeabilizzazione del tunnel di tecnologia di Joaboa sarà conformemente ai seguenti punti:
Accettazione del substrato;
Installazione dello strato e dei dischi di regolarizzazione;
Installazione della membrana d'impermeabilizzazione del PVC;
Installazione del Waterbar (dividere);
Installazione dei tubi flessibili Ri-iniettabili (punto dell'iniezione della corona e del backup)
Installazione dello strato di protezione (dove richiesto);
1) Accettazione del substrato
Prima degli impianti d'inizio dell'installazione della membrana, un'ispezione finale delle superfici del tunnel da allineare sarà completata. «L'accettazione una lista di controllo della superficie del substrato della membrana» sarà completata per registrare ed identificare che l'area dell'installazione della membrana è soddisfacente rispetto ai seguenti requisiti del substrato:
Le superfici dello Shotcrete saranno preparate che applicano uno strato regolare dello shotcrete supplementare per rimuovere i picchi locali e le depressioni.
Le superfici su cui i sistemi d'impermeabilizzazione saranno installati saranno liberare, liberamente dall'aggregato sciolto, sporgenze taglienti, proiettanti uguagliando il cavo, gli olii del fonditore di distacco ed altri oggetti che sono probabili danneggiare o colpire il sistema d'impermeabilizzazione.
Le superfici dello shotcrete sono preparate in modo da raggiungere la scorrevolezza e la regolarità richieste per conservare l'integrità della membrana. Il substrato sarà conformemente alla seguente relazione:
2) Installazione dello strato e dei dischi di regolarizzazione
Lo strato di regolarizzazione del geotessuto si applicherà alla superficie dello shotcrete facendo uso delle riparazioni d'acciaio (chiodi + rondella). Lo strato di regolarizzazione sarà posto con l'allentamento sufficiente per evitare il sovraccarico durante il versamento del calcestruzzo. Lo strato del geotessuto si unirà con quello seguente facendo uso di una saldatura a punti e la sovrapposizione sarà di 100 millimetri. Abbiamo raccomandato di non superare la larghezza di una sovrapposizione di 100 millimetri per evitare «l'effetto della tasca» nell'area di sovrapposizione.
Il diametro della rondella sarà controllato prima delle fasi dell'installazione per verificare che il diametro del chiodo sia compatibile con il diametro interno (26 millimetri) del disco. La media del numero di riparazione del punto sarà 4 dischi per metro quadro. Il numero e la distribuzione di punto di riparazione saranno valutati dal leader della squadra dell'applicazione e dipende dal profilo del substrato, le sovrapposizioni, waterstops e posizione di ancoraggio.
3) Installazione della membrana impermeabile del tunnel del PVC di Bondsure
La membrana d'impermeabilizzazione sarà installata intorno ai perimetri del
scavo per coprire il geotessuto che segue la procedura qui sotto:
La membrana d'impermeabilizzazione sarà attaccata al disco tramite una saldatura a punti. Controlli sempre la posizione dello strato del PVC secondo quello precedentemente installato per fornire la larghezza di sovrapposizione corretta (saldatrici automatiche che funzionano gamma). La membrana d'impermeabilizzazione sarà posta con lo strato del segnale verso l'interno e con l'allentamento sufficiente per evitare il sovraccarico durante il versamento concreto.
Unisca correttamente lo strato d'impermeabilizzazione facendo uso della saldatrice di movimento strisciante del tunnel con l'insieme di parametri.
Assicuri la sovrapposizione di 10cm.
4) Installazione del Waterbar (dividere)
Waterstop si applicherà lungo il giunto della costruzione che segue la procedura qui sotto:
Per effettuare correttamente la saldatura il watorstop indietro e la superficie della membrana saranno puliti ed esenti da polvere.
Se sporco l'area di saldatura sarà pulita.
Applichi il waterstop sulla membrana d'impermeabilizzazione del PVC che lo posiziona nella sezione preveduta facendo uso di una saldatura a punti. Il numero di saldatura a punti sarà abbastanza per ostacolare il waterstop per evitare al sovraccarico della membrana del PVC;
Realizzi la saldatura a tenuta d'acqua da ogni lato del waterstop per una larghezza totale di 40-50 millimetri;
La giunzione sarà realizzata facendo uso della maschera di saldatura del waterstop.
5) Installazione dei tubi flessibili Ri-iniettabili
i tubi flessibili Ri-iniettabili (sia per il punto dell'iniezione della corona che del backup) saranno installati che conciliano sia la scheda di dati tecnica che l'istruzione del produttore, seguenti la procedura qui sotto:
- Verifichi la posizione dei tubi flessibili ri-iniettabili secondo i disegni tecnici;
- Controlli la lunghezza massima dei tubi flessibili ri-iniettabili secondo l'istruzione tecnica della scheda di dati;
- Applichi i tubi flessibili ri-iniettabili facendo uso di punto di riparazione applicato ad una distanza massima di 15 cm. Il punto di riparazione sarà legame di PVC-H o l'altro tipo di riparazione approvato dal produttore.
- i tubi flessibili Ri-iniettabili completamente saranno incastonati nel rivestimento finale e saranno collegati con la superficie del rivestimento concreto facendo uso dei tubi flessibili (bianchi e rossi) colorati di termine raccolti nella scatola dell'estremità. I tubi flessibili di termine ed i tubi flessibili ri-iniettabili saranno collegati facendo uso del connettore di plastica relativo, riguardante la giunzione facendo uso della manica calda del restringimento.
- La sovrapposizione fra due tubi flessibili ri-iniettabili successivi sarà 20 cm almeno;
- Tubi flessibili di ogni termine saranno sigillati facendo uso della spina per evitare l'ostruzione dei tubi flessibili nelle seguenti fasi della costruzione;
- Tubi flessibili di ogni termine saranno segnati e la sua posizione ha registrato per indirizzare i tubi flessibili ri-iniettabili e la sua posizione anche dopo versa del rivestimento finale.
6) Installazione dello strato di protezione
Lo strato della protezione sarà installato come strato supplementare della protezione.
Il materiale completamente sarà saldato sul bordo del waterstop e sulla saldatura di punto alla membrana d'impermeabilizzazione se necessario per tenere il materiale nella posizione.
Nella presenza di ancore a tenuta d'acqua, evitare lo sforzo sulla membrana d'impermeabilizzazione del PVC, la saldatura di punto sarà disposta sulla membrana d'impermeabilizzazione saldata sull'ancoraggio del piatto.
Il numero delle saldature di punto sarà abbastanza da concedere ostacolare lo strato della protezione.
Gli strati adiacenti dello strato della protezione si uniranno tramite una saldatura continua completa e la sovrapposizione sarà abbastanza per permettere correttamente la tecnica di saldatura.
Conservazione e trasporto del ※
1. I tipi o le specifiche differenti di prodotti dovrebbero essere separati, misto.
2. Tengalo asciutto ed arieggiato, protettivo dal sole o dalla pioggia.
3. Accatasti flatwise sulle membrane di chi altezza della riserva non dovrebbe superare cinque strati.
4. Impedisca l'inclinazione o la pressione laterale durante trasporto e la copertura con feltro se necessario.
5. Il tempo di immagazzinamento è almeno ad un anno a partire dalla data di fabbricazione se il prodotto è nella condizione di stoccaggio normale.
Altezza di marca del ※
La tecnologia di Joaboa è il redattore principale della norma nazionale della Cina per la membrana d'impermeabilizzazione del PVC, GB12952-2011, che ha goduto di grande reputazione nel mercato interno cinese per oltre 20 anni, di cui la membrana del PVC è stata ampiamente usata nel Cile, nel Perù, in Tailandia, ecc.
Eccezione fatta per lo strato d'impermeabilizzazione del PVC, la tecnologia di Joaboa può anche produrre il composto del PVC Geomembrane con il geotessuto di 500g/㎡ pp, della qualità superba che può essere usata per i progetti che hanno più alti requisiti dell'impermeabilizzazione, simile, della diga, munente le dighe, ecc. di coda. La qualità è stata provata già e provato stata dal laboratorio della BV.
※ Cerfificate internazionale
La membrana d'impermeabilizzazione del PVC di Bondsure® di tecnologia di Joaboa già ha passato le approvazioni coprenti di FM della prova più rigorose e più alte molto tempo fa.
Essendo come il pioniere del sistema impermeabile in Cina, tecnologia di alta qualità di Joaboa sta producendo la membrana d'impermeabilizzazione del PVC di migliore qualità che possa fare concorrenza alle marche internazionali nel mercato globale.
Ecco perché il PVC della tecnologia di Joaboa può essere utilizzato in Tailandia e Peru Government Projects.
Download del documento del ※
Proposta d'impermeabilizzazione del PVC di Bondsure di tecnologia di Joaboa di tunnel
